昆明透水混凝土增強(qiáng)劑、膠結(jié)料價(jià)格

昆明透水混凝土增強(qiáng)劑、膠結(jié)料價(jià)格廠(chǎng)家「佳境生態(tài)」
外觀：粉末狀結(jié)構(gòu)；固含量 96%；高溫穩(wěn)定性  良好；低溫穩(wěn)定性  良好；
包裝：10kg/袋  價(jià)格：零售價(jià)4200元/噸
用量：按水泥重量的3%-8%摻加
用法：將水泥、石子、透水砼增強(qiáng)劑、水按比例加入攪拌機(jī)中正常攪拌。

產(chǎn)品說(shuō)明
一種由多種高活性硅質(zhì)材料與多種特殊功能單體合成的聚合物組成的多功能特種復(fù)合外加劑。能參與水化反應(yīng)提升水泥的包裹力和骨料間的粘黏力，提升透水砼成型的強(qiáng)度。

產(chǎn)品用途：專(zhuān)用于生態(tài)透水混凝土的制作。

產(chǎn)品特點(diǎn)
提升透水砼拌合物和易性，降低攤鋪?zhàn)枇Γ?/span>
延長(zhǎng)透水砼可施工時(shí)間，防止?jié){體下沉堵孔；
參與水泥水化反應(yīng)形成高分子聚合物水泥水化體；
大幅提高水泥水化體的抗壓和粘結(jié)強(qiáng)度；
提高混凝土的抗凍融性能、耐久性和耐候性。

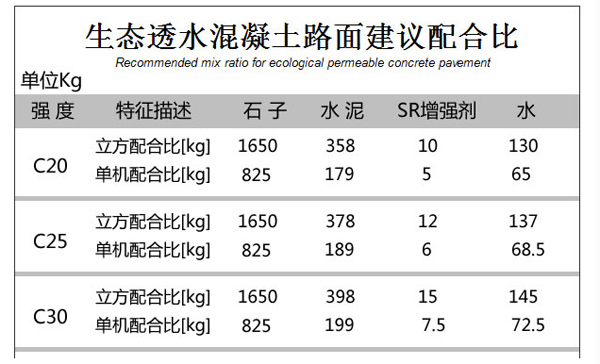

透水混凝土參考配合比

昆明透水混凝土增強(qiáng)劑_透水砼增強(qiáng)劑廠(chǎng)家
透水砼增強(qiáng)劑是專(zhuān)用于透水性混凝土攪拌的增強(qiáng)劑，能參與水化反應(yīng)提升水泥的包裹力和骨料間的粘黏力，使透水砼成型后強(qiáng)度達(dá)到C30。

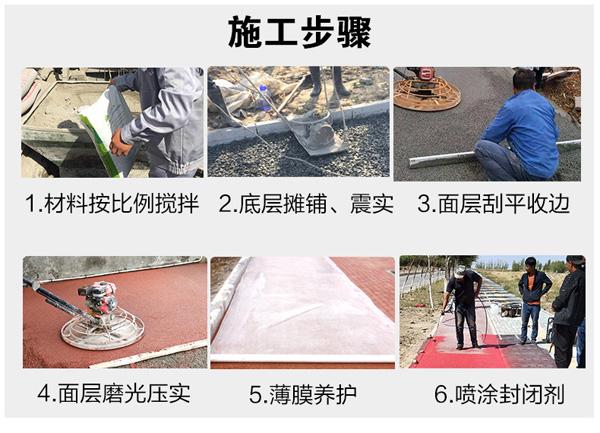

透水混凝土增強(qiáng)劑廠(chǎng)家總結(jié)的注意事項(xiàng)：
 (1)施工前先查勘施工現(xiàn)場(chǎng)，復(fù)核地下隱蔽設(shè)施的位置和標(biāo)高，根據(jù)設(shè)計(jì)文件和施工條件確定施工方案。

 (2)施工前要解決水電供應(yīng)，交通道路，攪拌和材料堆放場(chǎng)地等設(shè)施。材料應(yīng)按標(biāo)識(shí)堆放。

 (3)攪拌運(yùn)輸：各種原材料計(jì)量需準(zhǔn)確，拌合時(shí)間不少于180S，漿體均勻包裹骨料，無(wú)結(jié)塊現(xiàn)象。運(yùn)輸過(guò)程中需遮蓋混凝土防止水分損失，冬季施工還要采取保溫措施。施工地點(diǎn)設(shè)專(zhuān)人指揮卸料與抽檢。

 (4)攤鋪整平：攤鋪時(shí)需考慮震實(shí)預(yù)留高度，以控制混凝土密實(shí)度。攤鋪時(shí)間過(guò)長(zhǎng)或大風(fēng)天氣現(xiàn)場(chǎng)需及時(shí)覆蓋薄膜，防止水分丟失。
 (5)為了確保混凝土表面增強(qiáng)劑更多地滲入混凝土，建議新施工的水泥砂漿或混凝土表面(最好用機(jī)器拋光)在施工前濕養(yǎng)護(hù)至少7天并完全干燥。
 (6)暴露在自然環(huán)境中的混凝土將受到凍融循環(huán)的影響。高溫、低溫和負(fù)溫度會(huì)隨熱膨脹，隨冷收縮。特別是當(dāng)水或其他腐蝕性介質(zhì)滲透到混凝土中時(shí)，在負(fù)溫度下會(huì)形成天然水冰晶，體積膨脹增加9%，酸離子體積增加20%，造成混凝土裂縫。
